2020 官網(wǎng)升級中!現(xiàn)在您訪問官網(wǎng)的瀏覽器設(shè)備分辨率寬度低于1280px
請使用高分辨率寬度訪問。
煤礦開采行業(yè)使用的液壓支架與其他液壓支架一樣，要求表面光滑且具有耐磨和耐腐性能，傳統(tǒng)采用的處理工藝是鍍硬鉻。隨著環(huán)境保護法對于六價鉻使用要求的日益嚴苛，行業(yè)正在尋找更加環(huán)保且經(jīng)濟的取代方法。
相比鍍硬鉻工藝的優(yōu)勢
1.比鍍硬鉻涂層更厚、牢固的冶金結(jié)合、減少產(chǎn)生孔隙和裂紋的風(fēng)險、工藝環(huán)保；
2.耐磨性和耐腐性的優(yōu)良組合。
3.出色的焊接性能、優(yōu)異的機加工性能。
優(yōu)異的耐磨和耐腐性能
磨損 | 腐蝕 |
ASTM G65-16 | Salt spray test ISO 9227 |
60-65 mm3 | 1000+hours |
1.測試樣品為在鋼基材上激光熔覆CMS1401粉末，涂層厚度約0.5mm，稀釋率約9%；
2.耐腐等級依據(jù)ISO 10289；
3.鹽霧測試1000小時后表面光亮，無腐蝕。

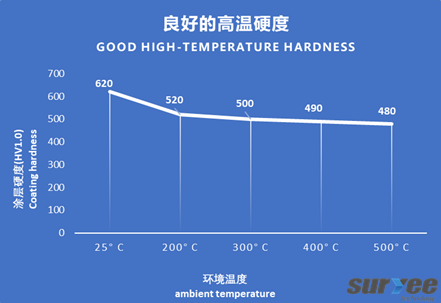

良好的高溫硬度
* 測試樣品為在鋼基材上激光熔覆 CMS1401 粉末，稀釋率約5%。

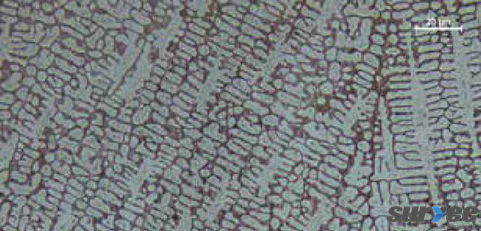

涂層樣品顯微組織
馬氏體基質(zhì)和共晶硬質(zhì)相
